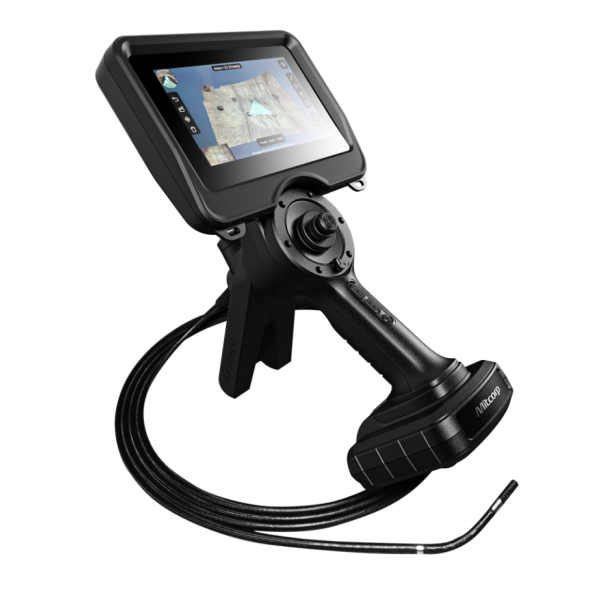

X3000-3D

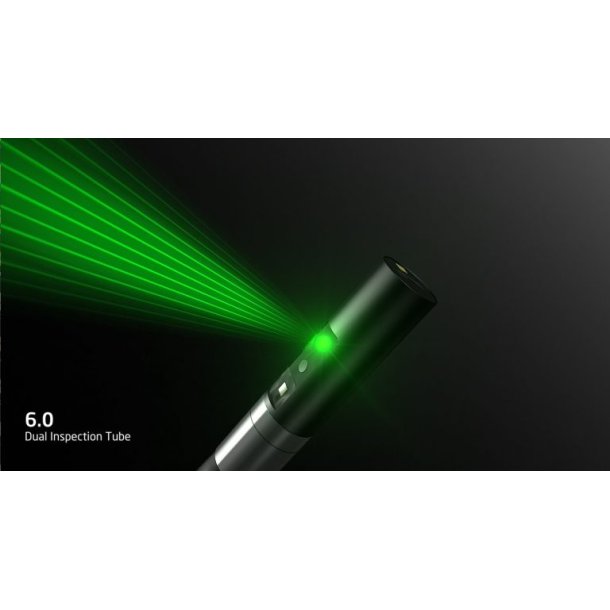

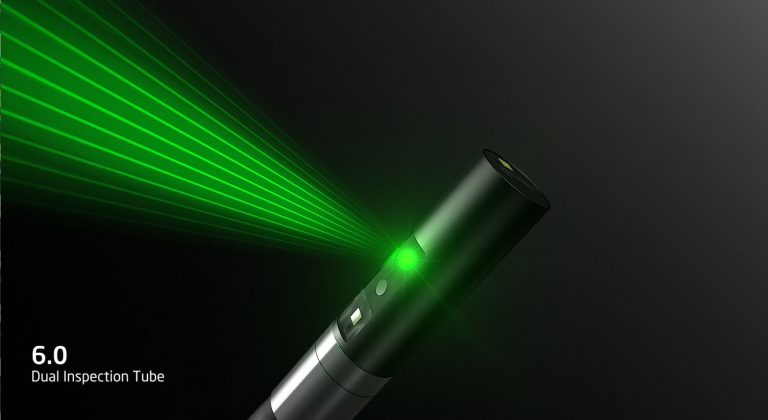

Dual-View 3D-teknik – inspektera framåt och åt sidan samtidigt

X3000 använder patenterad Active Stereo Technology, som kombinerar front- och sidokamera i samma sond. Det gör det möjligt att:

• Se både framåt och 90° åt sidan utan att byta sond

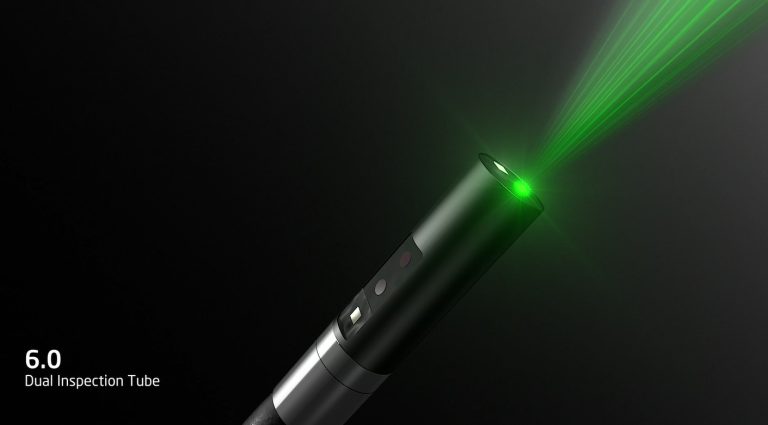

• Utföra exakt 3D-mätning från båda betraktningsriktningarna
• Dokumentera komplexa defekter i rör, hålrum och maskindelar
• Öka effektiviteten genom att undvika sondbyte

Dual-View-designen möjliggör inspektion från flera vinklar och förbättrar detekteringen av sprickor, korrosion, slitage och deformation

Avancerad 3D-mätning direkt i videoskopet

Med högupplöst 3D-rekonstruktion kan du utföra noggranna mätningar utan fysisk åtkomst till komponenten.

Mätfunktioner inkluderar:

• Punkt till punkt (avstånd mellan två punkter)
• Punkt till linje (vinkelrätt avstånd)
• Punkt till plan (djup / höjd)
• Multipunktsarea och omkrets
• Vinkel mellan två linjer

Dessa funktioner gör det möjligt att utvärdera:

• Sprickor och repor
• Korrosion och pitting
• Slitage och materialförlust
• Delaminering
• Felinriktning och deformation

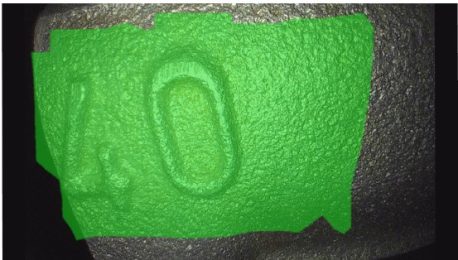

3D-modellen kan genereras på under 10 sekunder efter inspelning.

Enastående bildkvalitet för kritisk inspektion

X3000 levererar skarpa bilder med hög färgnoggrannhet och detaljrikedom, även i mörka eller komplexa miljöer.

Avancerade bildjusteringar omfattar:

• Ljusstyrka, kontrast och mättnad
• Vitbalans
• Negativt läge
• WDR och skärpejustering
• Digital zoom

Broschyren framhäver att systemet kan visualisera mikroskopiska detaljer och även små strukturer tydligt

Exakt manövrering i trånga utrymmen

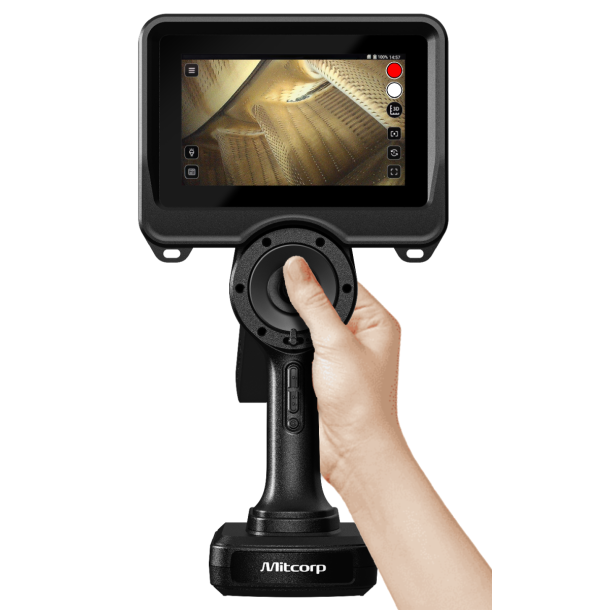

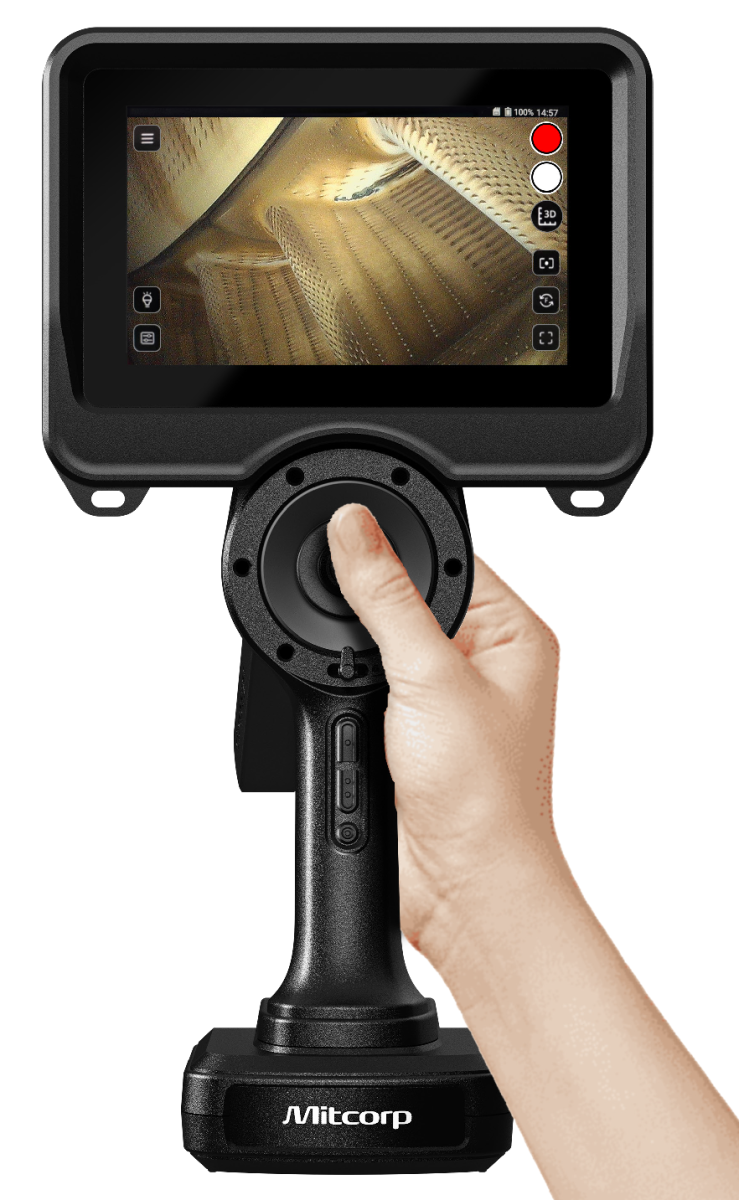

Sonden har full mekanisk artikulation med joystickstyrning, vilket ger:

• Exakt positionering i komplexa geometrier
• Stabil låsning under mätning
• Inspektion i långa rör och trånga hålrum
• Hög kontroll vid turbin- och motorinspektion

Utbytbara sonder (6,0 mm, 3 m eller 3,5 m) gör systemet flexibelt för många uppgifter

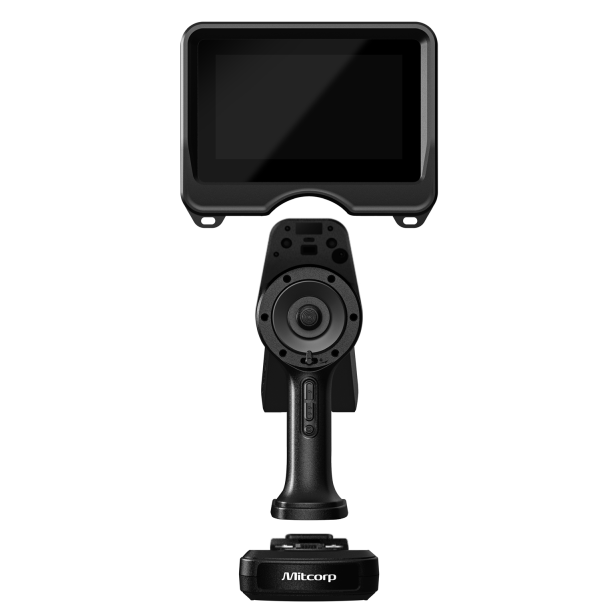

Robust konstruktion för professionell användning

X3000 är byggd för krävande industriella miljöer.

Nyckelfunktioner:

• 7" pekskärm (1024 × 600)
• Androidbaserat system med +30 språk
• IP54-skydd mot damm och vatten

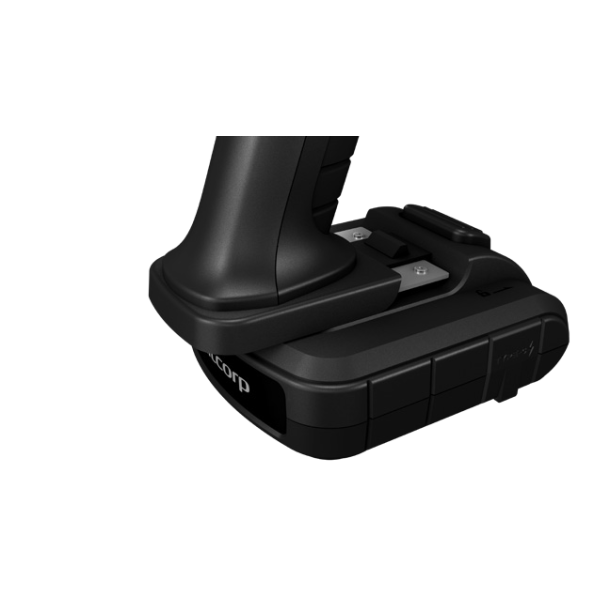

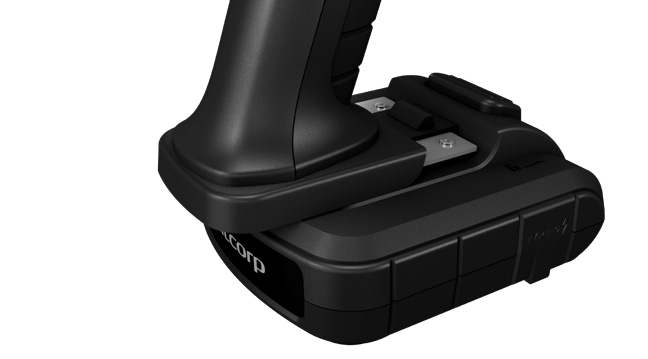

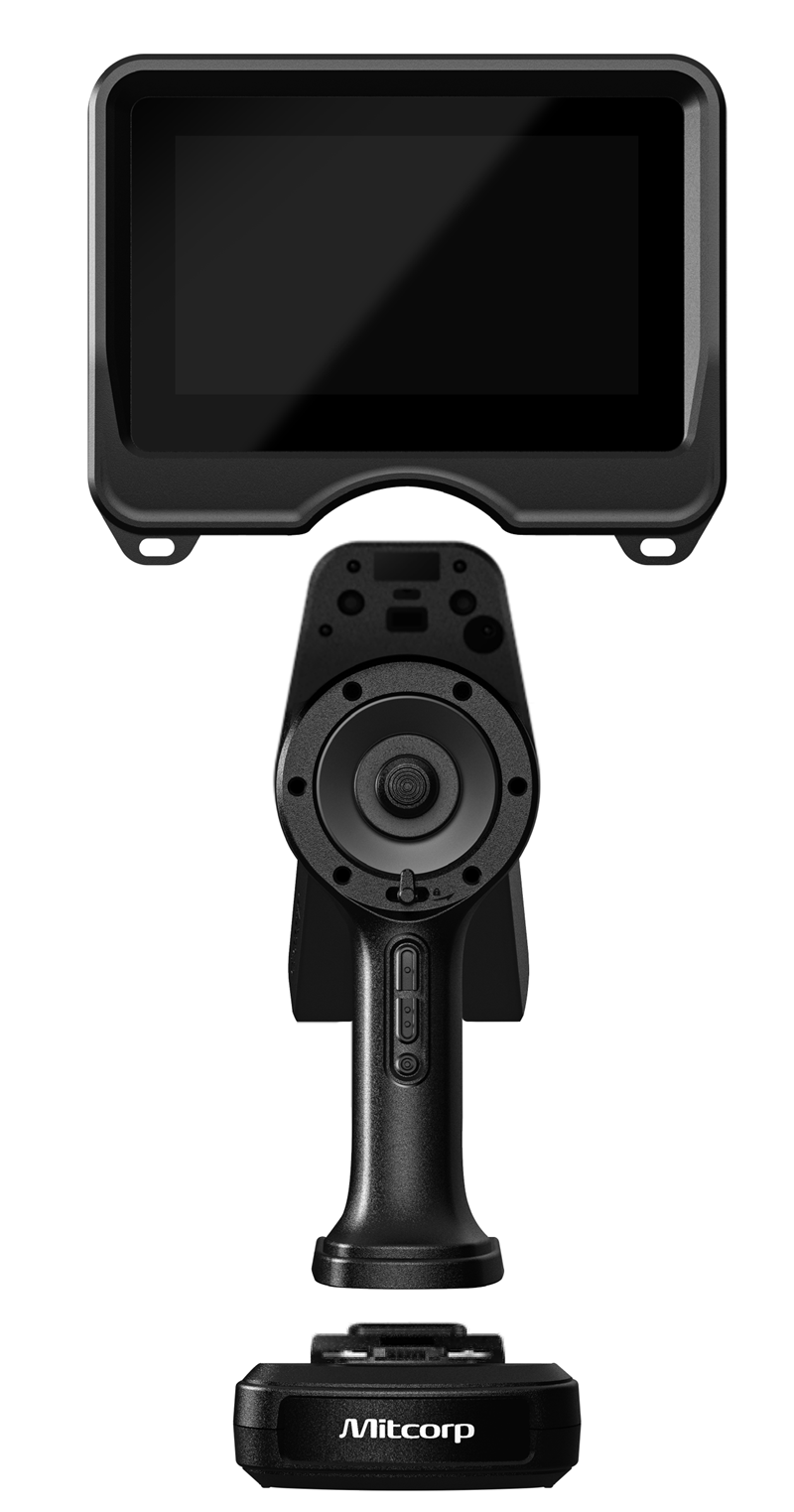

• Utbytbart batteri (ca 5 timmars drift)
• Inbyggd mikrofon
• HDMI, USB-C och Wi-Fi
• MicroSD upp till 128 GB
• Dropptestad från 1 meter

Systemet levereras i en robust transportväska med tillbehör och centreringsenheter för rörinspektion

Typiska användningsområden

X3000 3D-videoskopet är idealiskt för visuell OFP-inspektion inom:

• Flygindustri och turbinunderhåll
• Kraftverk och energianläggningar
• Olje- och gasinstallationer
• Fordonsindustri och motorinspektion
• Processindustri
• Svetsinspektion
• Rör och värmeväxlare
• Maskiner och växellådor

Tekniska huvudspecifikationer

Sonddiameter: 6,0 mm Dual-View
Sondlängd: 3 m eller 3,5 m
Synfält: 95° (front och sida)
Artikulation: ≥ 130° i alla riktningar
Stillbild: 2560 × 1440
Video: 1920 × 1080
Drifttemperatur (sond): −10 °C till +100 °C
Max. tryck: 3 bar
Objektavstånd för 3D: ca 10 - 25 mm
Systemets drifttemperatur: −20 °C till +50 °C
Batteri: 9800 mAh Li-ion

Varför välja X3000 3D?

X3000 representerar nästa generation av industrivideoskop genom att kombinera Dual-View-inspektion med äkta 3D-mätning i en och samma handhållna enhet.

Fördelar för professionella OFP-inspektörer:

• Snabbare och mer exakta bedömningar
• Mätning utan fysisk åtkomst
• Dokumentation klar för rapportering
• Minskat behov av demontering av utrustning
• Ökad driftsäkerhet och kvalitet
