T-UD3 Hårdhetsprovare UCI + Leeb

Kontakta för pris - Telefon nr.: (+45) 44 65 22 77 - E-post: info@ndtshop.se

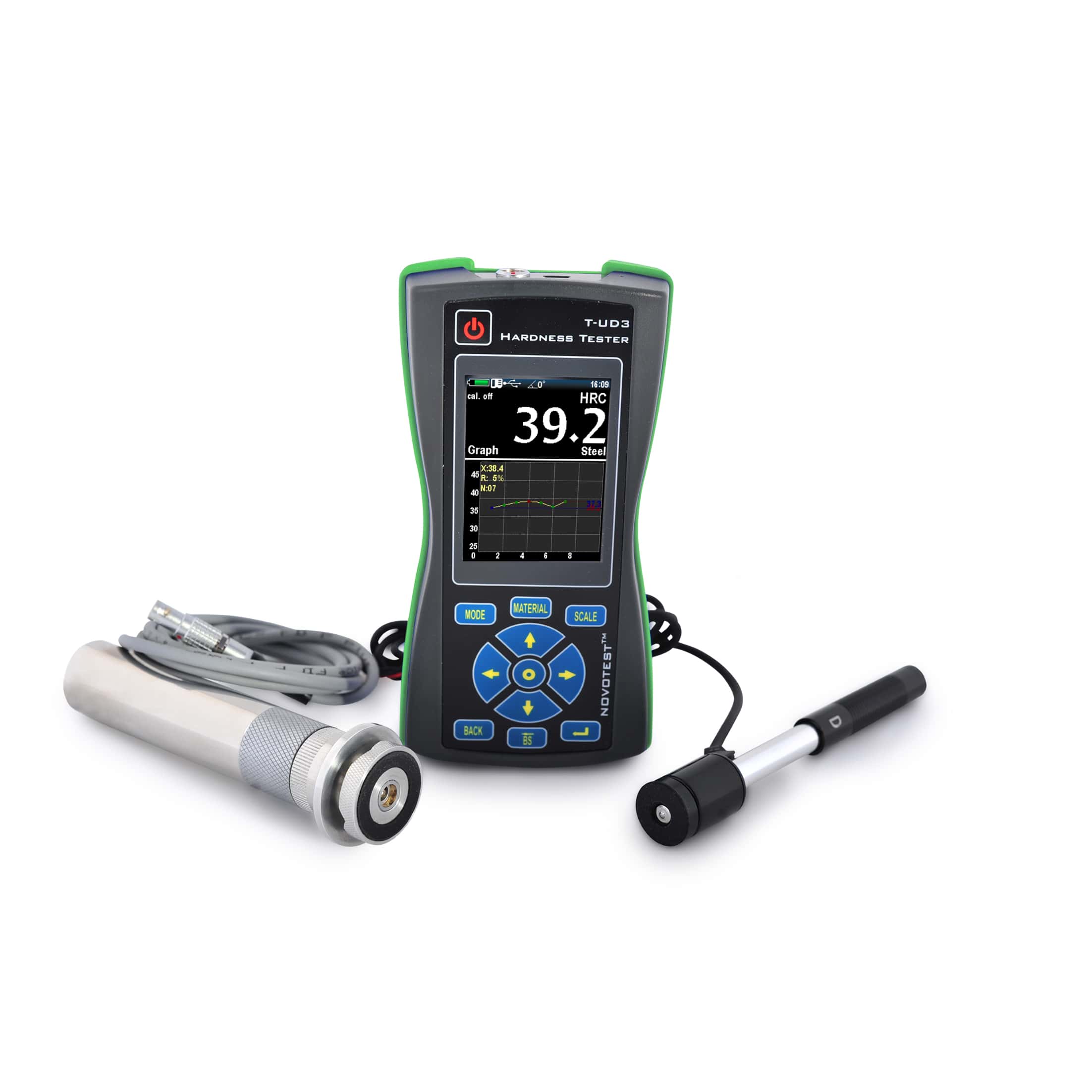

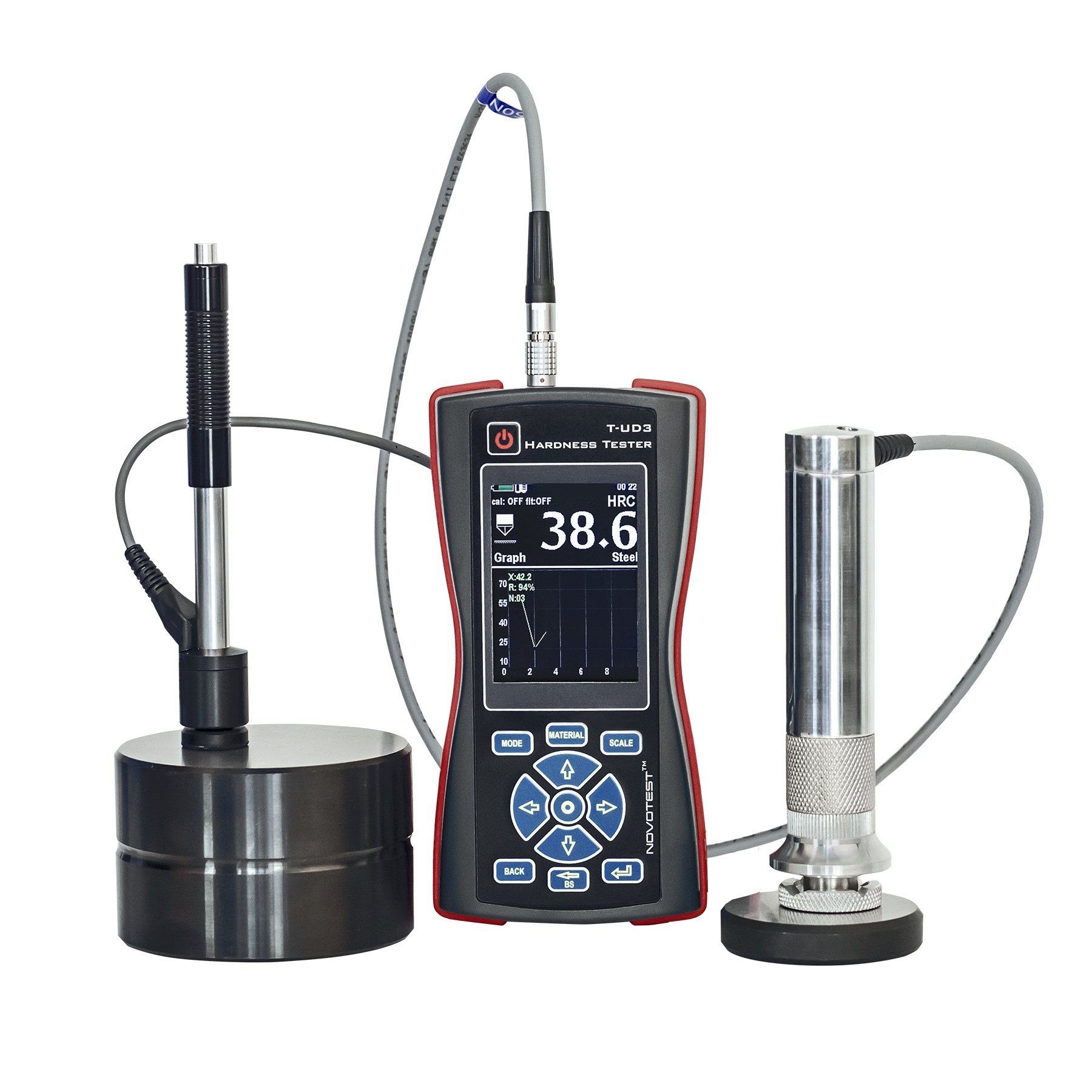

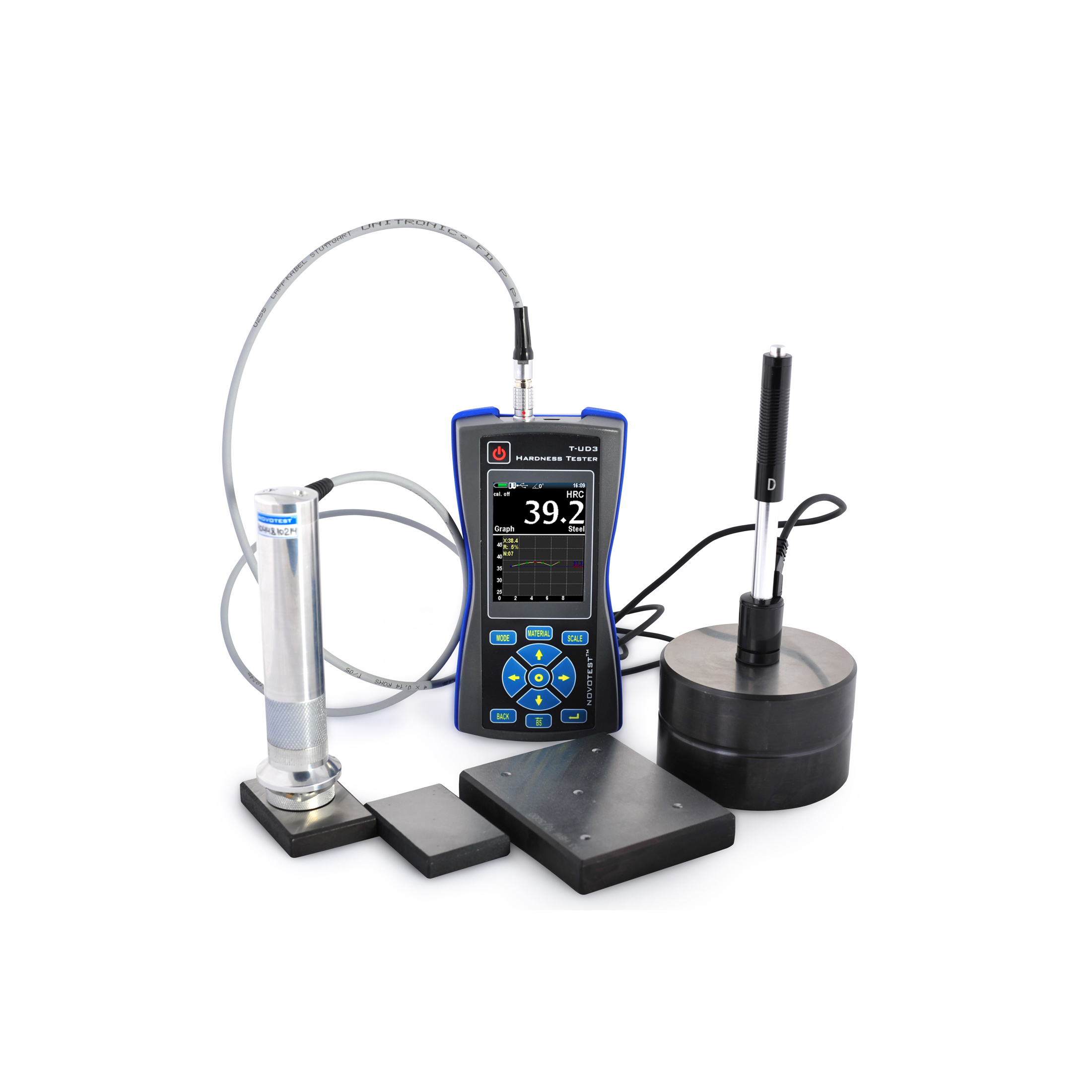

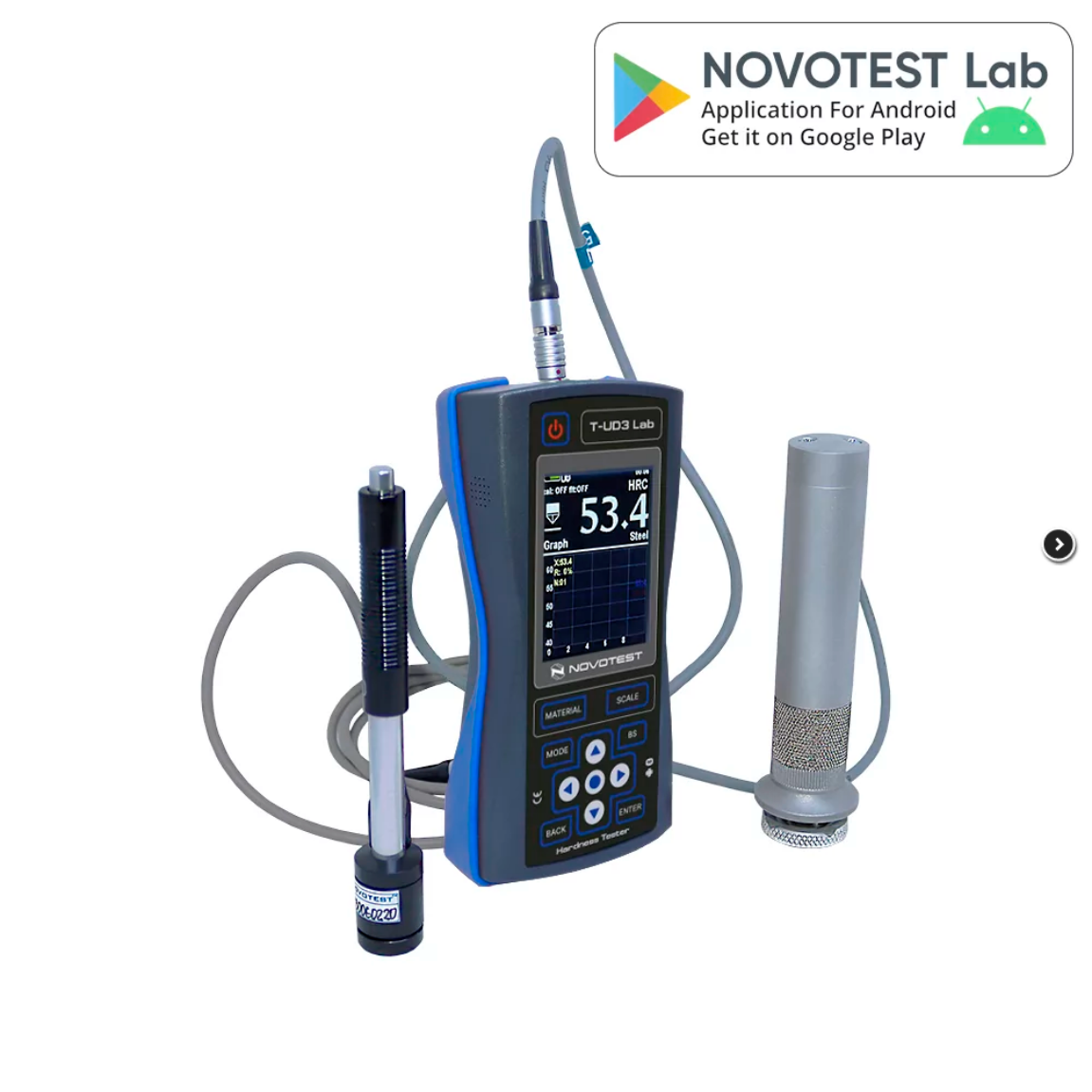

Kombinerad UCI- och Leeb-rebound hårdhetsprovare

Modell/Varunr.: T-UD3-R

Unik och oöverträffad bärbar hårdhetsmätare!
3 versioner; UCI / Rebound / UCI+Rebound
Hög noggrannhet, multifunktionell, praktisk, pålitlig och till ett överkomligt pris!



Stor grafisk färgdisplay, 88 kombinationer av material och hårdhetsskalaer (kalibreringar), ytterligare användardefinierade skalaer och material.
Visning som histogram, grafer, tabeller, smart-läge (filtrering av ogiltiga mätningar), visning av medelvärde, avvikelser och många andra statistiska uppgifter.

Enheten arbetar med både ultraljud (UCI) och rebound (Leeb)-sonder. Du får fördelarna med båda mätningsmetoderna.


Den tekniska noggrannheten i T-UD3 är i toppklass, med större funktionalitet än de dyraste instrumenten, men med ett mycket lågt pris.
Rebound- (Leeb-)sonden används för hårdhetsmätning på icke-järnmetaller, gjutjärn, grovkorniga material, massiva produkter m.m.
Den ultraljudsbaserade (UCI) sonden används för att mäta hårdheten hos små detaljer, objekt med tunn vägg, komplex form och för att mäta hårdheten i ythärdade skikt.

Inbyggt displaytangentbord för namngivning och lagring av testresultat.




Belastning Fördelar Typiska applikationer
50N (11.2lbf) Den mest universella sonden som används för de flesta standardapplikationer.
50N nedåtriktad kraft krävs för att aktivera sonden.
Ytjämnhet upp till korn 80 kan mätas.		 Induktions- eller karboniserade maskindelar, till exempel vevaxlar, turbiner, svetsinspektion eller värmepåverkad zon (HAZ) i samband med svetsning.
Mätningar i spår, tandflankor och tandbottnar.
Turbinskovlar och i rör under Ø90mm.
10N (2.2lbf) Endast 10N kraft krävs för att aktivera sonden.
Möjlighet att testa skarpa kanter.
Ytjämnhet upp till korn 150 kan mätas.		 Insatshärdade formar, gjutna emnen, smidda ämnen, tunnväggigt material, lager, kugghjul, turbinskovlar och i rör under Ø90mm





UCI tryckkraft  1 kgf (10N) 2.2 lbf och/eller 5 kgf (50N) 11 lbf
Mätområde HV:230~940; HRC:20~70; HB:90~650. Draghållfasthet, MPa 370~1740
Mätnoggrannhet HV:±3%HV; HRC:±1.5%HRC; HB:±3%HB
Metoder 136° Vickers diamantindenter (UCI), Rebound (Leeb)
Mätvinkel Alla vinklar, 360°
Datalagring SD-minneskort
Kompatibilitet Ladda upp data till PC och exportera som kalkylblad (USB-kabel och programvara ingår)
Hårdhetsskala HRC, HB, HV, HRB, HL, MPa
Material Ultraljudssond (UCI): kalibrerad för stål
Rebound-sond (Leeb): kalibrerad för stål, gjutjärn, rostfritt stål, aluminium och brons
Möjlighet till ytterligare material med användardefinierade kalibreringar
Datavisning Applicerad last/kontakt, enskilt testresultat, max, min, medelvärde av tester, antal tester, avvikelse, variationskoefficient, histogram, signal och SMART MODE (filtrering av felaktiga mätningar).
Hårdhetsindikator Bakgrundsbelyst färg LCD-display.
Begränsningar för fuktighet och temperatur Temperatur:-20°C~40°C; Luftfuktighet: 30%~80%R.H
Strömförsörjning DC 6V (3 st AA-batterier)
Enhetens dimensioner 160x75x30mm
Vikt (utan sond) ca. 0.3kg
Batteritid ca. 10 timmar





Titel Typ Storlek Ladda ner
HARDNESS-TESTER-NOVOTEST-T-UD3.pdf PDF 5.66MB Ladda ner
Operating_Manual_NOVOTEST_T-UD3_1(1).pdf PDF 757.78KB Ladda ner
